DRAGÃO DO MAR – UM DIAMANTE LAPIDADO

DRAGÃO DO MAR – UM DIAMANTE LAPIDADO

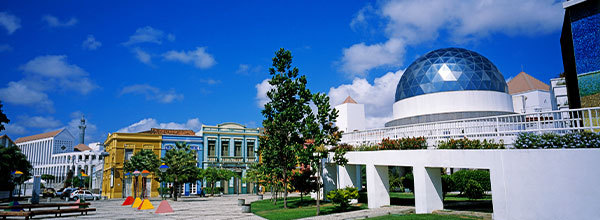

Situado em praia de Iracema, Fortaleza CE, o Centro Cultural Dragão do Mar possui a cúpula de geodésica de 12.40m de diâmetro do planetário, recebendo painéis termo acústicos de 100mm de espessura revestidos externamente por vidros refletivos prata 108 (8% de Transmissão Luminosa) encapsulados em silicone.

Os perfis de borracha de silicone de alta consistência HTV que utilizamos é o único elastômero inorgânico, sendo imune ao envelhecimento. O complexo foi projetado pelos grandes arquitetos Delberg Ponce de Leon e Fausto Nilo, também compositor consagrado da música brasileira.

A cúpula deveria ser perfeitamente acústica, térmica e estanque, pois abriga uma tela esférica e projetor de US $2M da ZEISS, uma gota de água para perder a garantia.

A estrutura principal da cúpula é composta por perfis “C” duplos de alumínio e os nós são em aço soldados e galvanizados.

blog1

Sobre esta estrutura temos os painéis isolantes, compostos por um quadro triangular de alumínio com duas camadas de lã de rocha e Forrovid preto internamente.

VIDA E TRANSPARÊNCIA.

O vidro laminado prata fecha externamente o painel enquanto o perfil de silicone em todo o perímetro da peça possui uma aba flexível em que foi injetado poliuretano expandido para rejuntar os painéis e receber externamente o silicone de vedação.

Nossos projetos foram acompanhados pelo grande amigo e engenheiro Raimundo Calixto de Mello Neto da RCM.
Esta obra foi a primeira realizada integralmente pela AVEC, tendo o projeto, fabricação e instalação para o Governo do Estado do Ceará.
blog2

O arquiteto Delberg Ponce de Leon fez uma observação importante:

“”A forma segue a função” é um princípio associado à arquitetura modernista do século XX e ao design industrial, que diz que a forma de um edifício ou objeto deve estar primariamente relacionada à sua função ou propósito pretendido.” A exigência de uma tela em forma de calota semi-esférica para as projeções do planetário orientou a concepção de uma estrutura geodésica para abrigar a sala de projeção.

O uso do alumínio e do vidro encapsulado em módulos triangulares permitiu a implantação de uma das melhores salas deste gênero no Brasil. Com todas as rigorosas exigências técnicas da empresa ZEISS atendidas para seu interior, a cúpula tornou-se ainda uma atração visual no espaço aberto do Centro Cultural. A multifacetada superfície espelhada passou a refletir os raios do solares sobre as paredes das fachadas dos blocos vizinhos e que propicia a vista de um painel vivo, possibilitando a implantação de um relógio solar ainda em estudo.”
